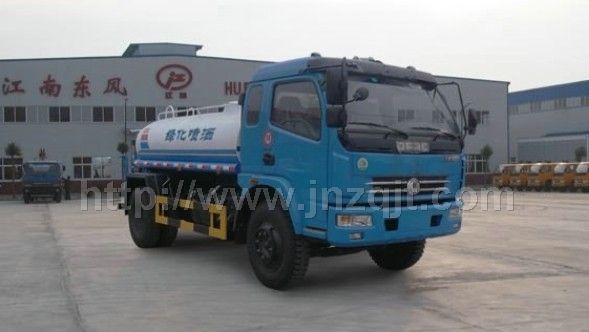

東風多利卡綠化噴藥車


底盤型號    東風EQ1070TJ9AD3

裝水噸位（T）    4-6噸

車輛參數

整車尺寸(長寬高mm)    6950×2320×2450

總質量(kg)    7490

額定載質量(kg)   2980

整備質量(kg)   4315

接近角/離去角(mm)    18/10

前懸/后懸(mm)    1180/1920

燃油種類    柴油

百公里油耗(L)    11

最高車速    95

發動機參數

型號   CY4102-C3C/ISDe140 30

排量/功率(kw)    3856/88,4500/103（120、140馬力）

生產廠家    東風朝柴/東風康明斯

型式   直列四缸電控高壓共軌柴油機

底盤說明

驅動型式 4×2     軸距(mm)   3800

輪距(前/后)   1835/1640

前橋描述    2.2T  后橋描述   5T

轉向器說明    助力方向

變速箱描述

五個前進檔，一個倒檔，機械傳動，軟軸拉絲式操縱。

離合器描述   單片、干式膜片彈簧離合器

制動系統說明   氣制動

駕駛室  平頭單排可翻轉

鋼板彈簧片數(前/后)  11/9+7,8/10+7

輪胎規格   7.50-16，8.25-16

空調:  選裝

灑水泵:自吸離心式水泵

灑水系統專用性能參數

專用性能

垂直吸程≧7米，灑水寬度≧14-16米，射程≧28-30米。灑、沖水壓力250-450KPa   灑水量0.2-2（l/㎡揚程90m , 引水時間<5min    流量60 m3/h）前沖(噴)、后灑、帶側噴(花灑)、帶后工作平臺、平臺上安裝綠化灑水高炮(炮噴射形狀可調節：直沖、大雨、中雨、毛毛雨、霧狀、可連續調節，360旋轉)，配消防接口，自流閥，濾網，帶自吸自排功能。
放標準：  燃料種類： 柴油

其它資料
罐體有效容積:4.71立方米;罐體外形尺寸(長×長軸×短軸)(mm):3800×1700×1090;隨底盤選裝駕駛室;側面防護及后下部防護裝置材料材質:Q235,連接方式:焊接;后下部防護裝置斷面尺寸(寬×高):30×100(mm),后下部防護裝置離地高度:520mm.

專用功能說明：

  多利卡噴藥車:.噴霧系統配套動力km柴油發動機組，噴霧流量12-36L/min，靜風狀態水平射程30-35m，垂直射程20-25m，霧普范圍50-150um,仰俯角度-10-90，旋轉角度360，作業效率220-280畝/小時

噴藥車機組配置

隨車裝配大功率柴油機、三相交流同步發電機、三相異步電動機、三缸活塞泵，并安裝風機風炮，為農藥噴灑提供專一動力來源和專用設備。并安裝全國質量評比第一名的杭州威龍專用灑水泵，控制灑水系統。灑水泵可抽水排水，安裝濾網，帶消防接口，可通過消防栓進水，帶自流閥，隨車選裝20米噴藥綠化卷盤。

噴藥罐采用防銹防腐處理，不受藥品腐蝕；配備專業的炮桶式噴藥機，可上下左右移動，360度回轉，操作方便，穿透性好。

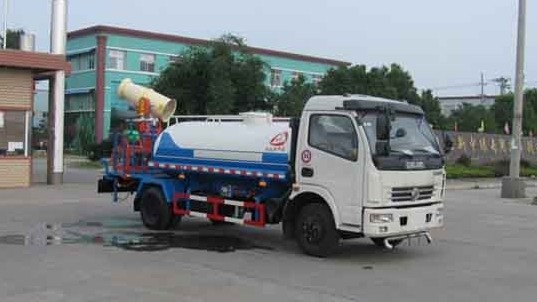

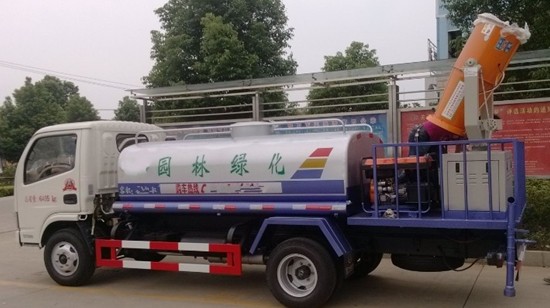

多方位圖：

噴藥車保養及維修

1，按產品制造廠家規定的機器使用說明書規定正確維護保養。

2，保養維修時，噴藥泵及灑水車灑水泵嚴禁無水長時間空轉，如需較長期空轉，應在泵內注入少量水。

3，冬季北方寒冷地區，每次使用后，應放盡殘留于泵及管道中的液體，防止凍壞零部件。

4，當灑水氣動操縱系統氣路發生漏氣，又無法及時排除時，可將汽車儲氣筒接出的銅管接頭旋下，以切斷操縱系統氣路。用絲堵旋緊儲氣筒上相應氣孔，以免影響汽車剎車制動系統正常工作。

5，期停用時，應將燃油和水等液體放盡。

6，器要停放在通風、防潮、防曬及有消防設施的場所。

7,停放貳月以上后再使用，在使用前，應嚴格按使用說明書要求進行檢查、維護及保養。

車輛安裝工作平臺、灑水槍、前沖、后灑、側噴，消防接口等，一車多用，可作綠化灑水車傅，也可選 裝消防泵、消防炮等作應急水罐消防車使用。
